Chapter 4. AES(Advanced Encryption Standard)¶
1절. AES의 구조
2절. SubBytes
3절. ShiftRows
4절. MixColumns
5절. AddRoundKey
1절. AES의 구조¶
개요¶
- 2001년 미국 국립표준기술연구소(NIST)에서 전자 데이터 암호화를 위한 규격으로 제정
- 벨기에의 두 암호학자인 조안 다멘(Joan Daemen)과 빈센트 리멘(Vincent Rijmen)이 개발한 Rijndael 암호 기반
- 미국 정부에 의해 채택되어 전 세계적으로 사용
- 1977년의 데이터 암호화 표준(DES) 대체
AES 일반적인 구조¶
\(GF(2^8)\)¶
- \(m(x) = x⁸ + x⁴ + x³ + x + 1\) 이므로 \(x⁸ = x⁴ + x³ + x + 1 = (00011011) =\) \(\{1B\}\)
- \(A = (a_7a_6...a_1a_0)\)와 \(B = (b_7b_6...b_1b_0)\)일 때, 합은 \(A + B = (c_7c_6...c_1c_0)\)
- \(c_i = a_i ⊕ b_i\) 성립
- 곱셈 \(\{02\}\)⋅A는 \(a_7\)이 \(0\)이면 \((a_6...a_1a_00)\), \(a_7\)이 \(1\)이면 \((a_6...a_1a_00)⊕(00011011)\)
매개 변수(Parameter)¶
- 128비트 (16바이트)의 평문 블록 크기 사용
- 키 길이는 128, 192, 또는 256비트(16, 24, 또는 32바이트)
- 라운드 수는 10, 12, 또는 14
- 키 길이에 따라 AES-128, AES-192, 또는 AES-256
상태(State)¶
- 4x4 바이트 행렬로 나타내는 4개의 열과 4개의 바이트로 구성된 데이터 블록
- 키는 바이트 행렬
AES의 구체적인 구조¶

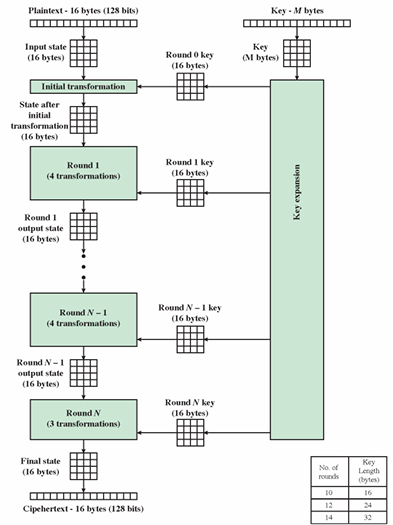

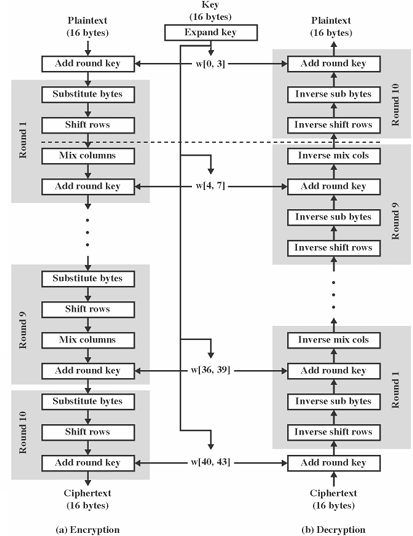

전체적인 구조¶
- 페이스텔(Feistel) 구조가 아닌 AES
- AES-128
- AddRoundKey 변환으로 시작
- 각 라운드마다 네 가지 변환을 포함한 9개의 라운드 진행
- 세 가지 변환이 포함된 열 번째 라운드가 진행
4 - 변환(Transformation)¶
- SubBytes
- ShiftRows
- MixColumns
- AddRoundKey(Key를 사용하는 유일한 과정)
2절. SubBytes¶

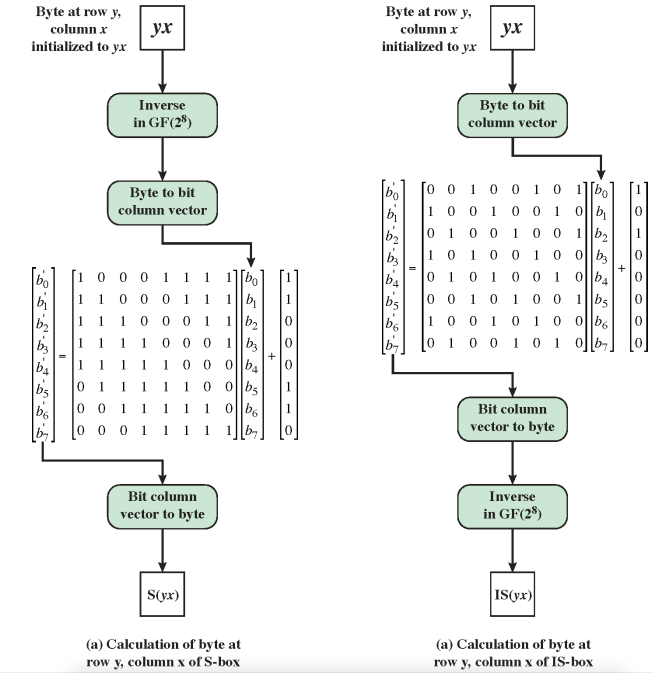

SubBytes Transformation¶
-
상태(State)
-
가장 왼쪽 4비트 : 행 값
-
가장 오른쪽 4비트 : 열 값
-

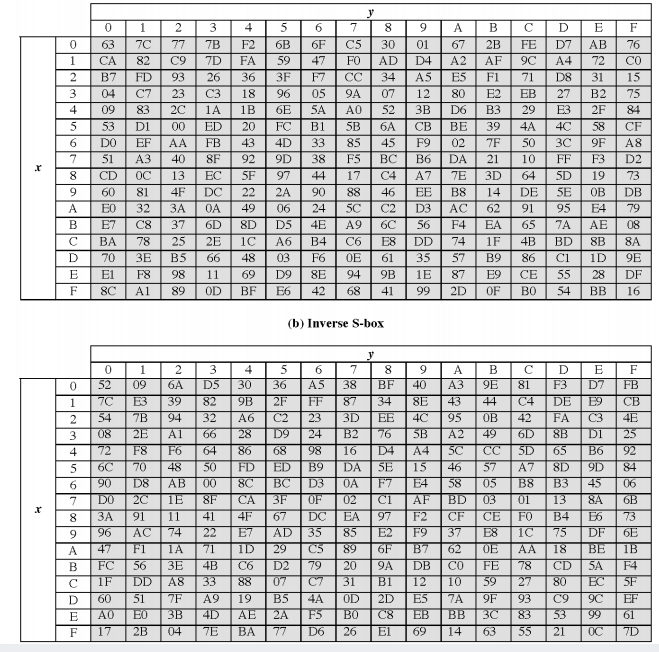

예시) 16진수 값 {95}
- S-box의 9행 5열 참조
- 값 {2A} 포함
- 즉 {95}는 {2A} 매핑

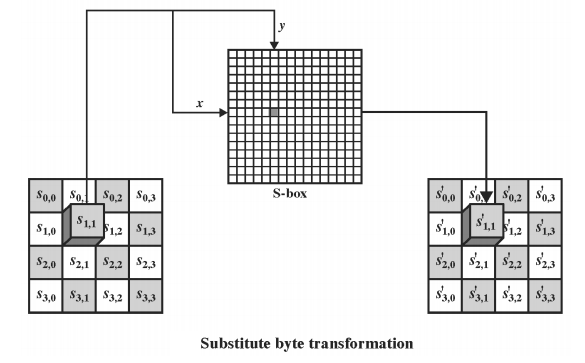

- SubBytes Transformation Process
3절. ShiftRows¶

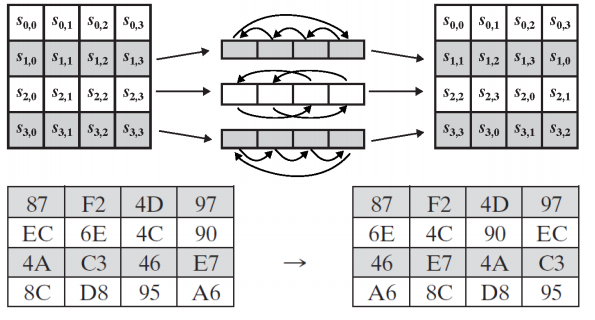

ShiftRows Transformation¶
-
상태(State)
-
첫 번째 행 : 불변
- 두 번째 행 : 1바이트 왼쪽 순환 이동
- 세 번째 행 : 2바이트 왼쪽 순환 이동
-
네 번째 행 : 3바이트 왼쪽 순환 이동
-
InvShiftRows
- 반대 방향의 행 이동 변환
- 마지막 세 개의 행 각각에 대해 오른쪽 순환 이동 수행
- 두 번째 행은 1바이트 오른쪽 순환 이동
- 나머지 행도 같은 방식으로 이동
4절. MixColumns¶

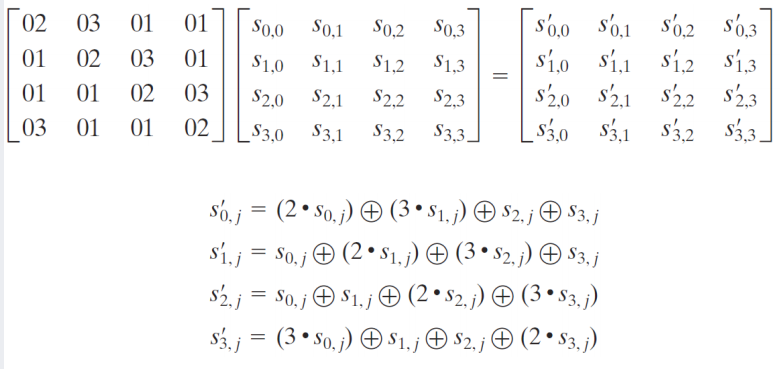

MixColumns Transformation¶

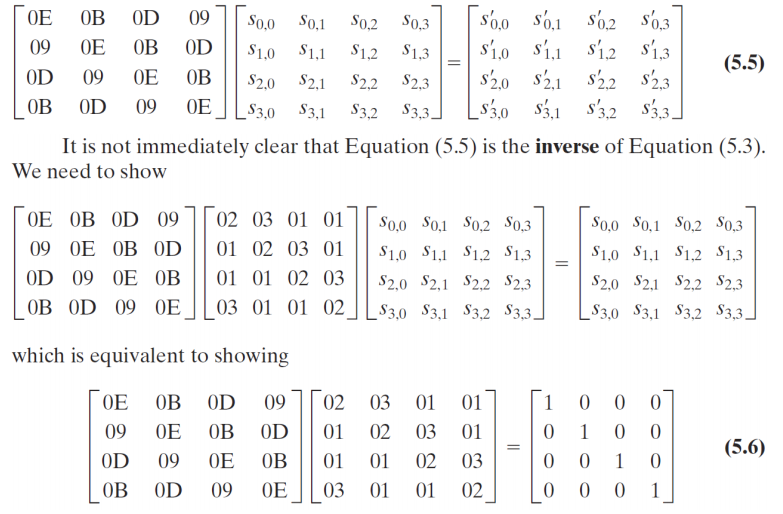

InvMixColumns Transformation¶
5절. AddRoundKey¶
AddRoundKey Transformation¶
- 첫 번째 행렬 : State
-
두 번째 행렬 : RoundKey
-

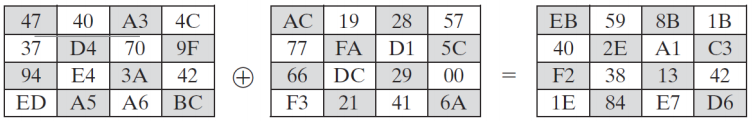

순방향 AddRoundKey 변환
-
State 128비트가 라운드 키 128비트와 비트별 XOR 연산 수행
-
역방향 AddRoundKey 변환
- 순방향 AddRoundKey 변환과 동일
- 이는 XOR 연산이 자기 자신의 역연산이기 때문
