Chapter 5. 다층 퍼셉트론(Multilayer Perceptron)¶

1절. MLP

2절. 경사하강법

3절. 학습률

1절. MLP¶

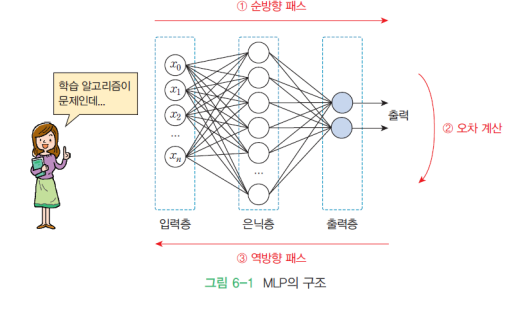

MLP(Multilayer Perceptron)¶

입력층과 출력층 사이에 은닉층(hidden layer)을 가진 퍼셉트론

MLP

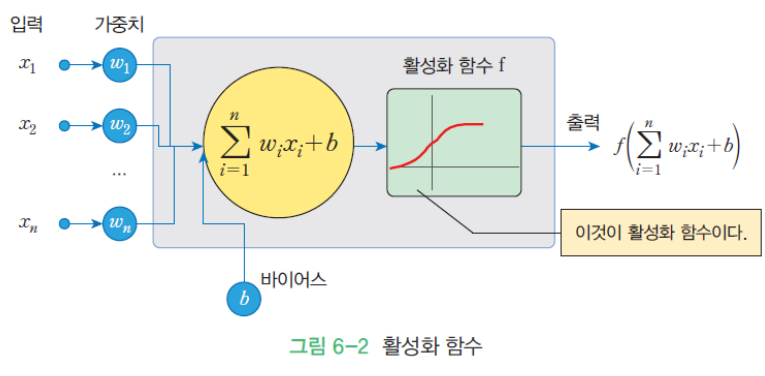

활성화 함수(Activation Function)¶

입력의 총합을 받아 출력값을 계산하는 함수
여러 가지 활성화 함수 존재

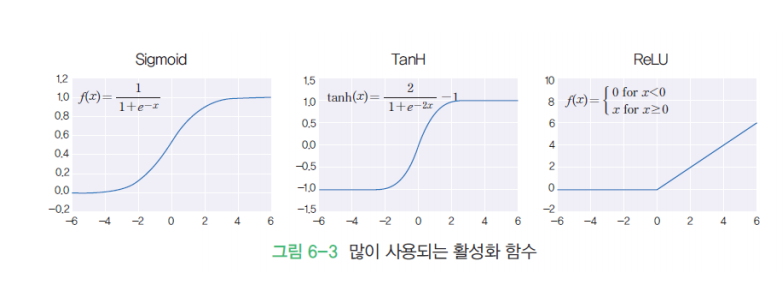

일반적으로 많이 사용되는 활성화 함수¶

계단 함수¶

입력 신호의 총합이 0을 넘으면 1을, 그렇지 않으면 0을 출력하는 함수

USF

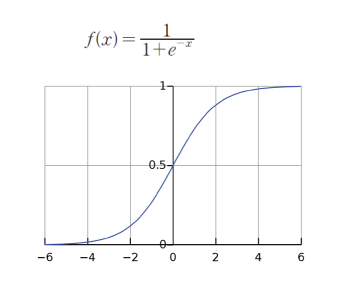

시그모이드 함수¶

1980년대부터 사용된 전통적인 활성화 함수
S자 형태의 함수

ReLU 함수(Rectifed Linear Unit Function)¶

최근에 가장 인기있는 활성화 함수
입력이 0을 넘으면 그대로 출력하고, 그렇지 않으면 0 출력

tanh 함수¶

numpy에서 제공하고 있는 함수
별도의 함수 작성은 필요 X
시그모이드 함수와 매우 비슷하지만 출력값이 -1 ~ 1까지

실습 - 활성화 함수 구현¶

하드 코딩 활성화 함수 구현

def step(x):
 if x > 0.000001:
  return 1
  # 부동 소수점 오차 방지
 else
  return 0

넘파이 배열을 받기 위한 변경

def step(x):
 result = x > 0.000001
 # True 또는 False 저장

 return result.astype(np.int)
 # 정수로 반환

그래프 그리기¶

import numpy as np
import matplotlib.pyplot as plt

x = np.arange(-10.0, 10.0, 0.1)
y = step(x)
plt.plot(x, y)
plt.show()

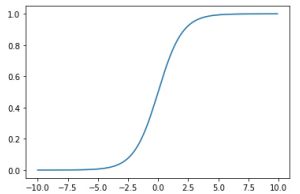

시그모이드 함수¶

import numpy as np
import matplotlib.pyplot as plt

def sigmoid(x):
 return 1.0 / (1.0 + np.exp(-x))

x = np.arange(-10.0, 10.0, 0.1)
y = sigmoid(x)
plt.plot(x, y)
plt.show()

SFG

tanh 함수¶

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 60)
y = np.tanh(x)
plt.plot(x, y)
plt.show()

tFG

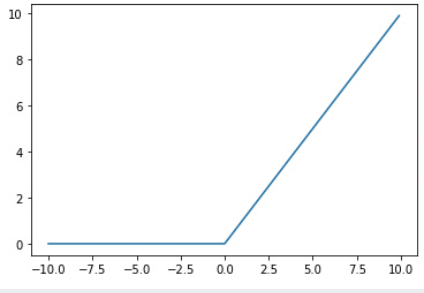

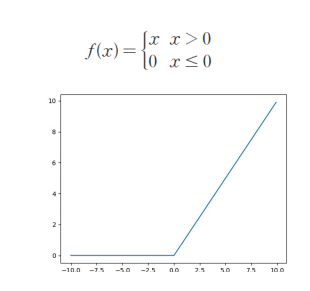

ReLU 함수¶

import numpy as np
import matplotlib.pyplot as plt

def relu(x):
  return np.maximum(x, 0)

x = np.arange(-10.0, 10.0, 0.1)
y = relu(x)
plt.plot(x, y)
plt.show()

ReLUG

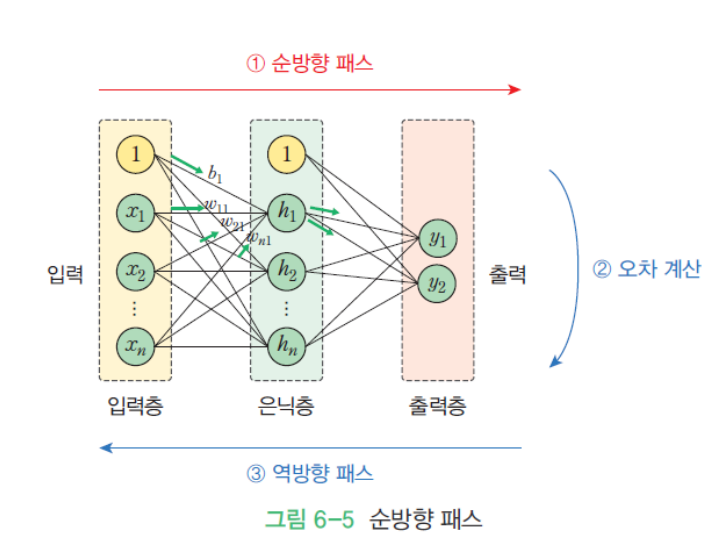

MLP의 순방향 패스¶

입력 신호가 입력층 유닛에 가해지고, 이들 입력 신호가 은닉층을 통해 출력층으로 전파되는 과정

MLPP

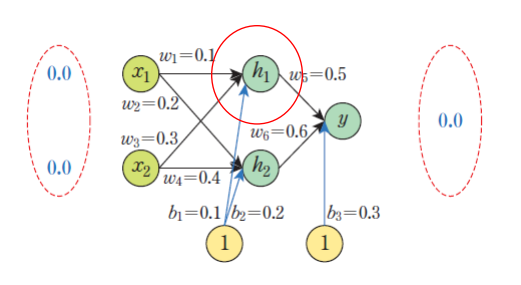

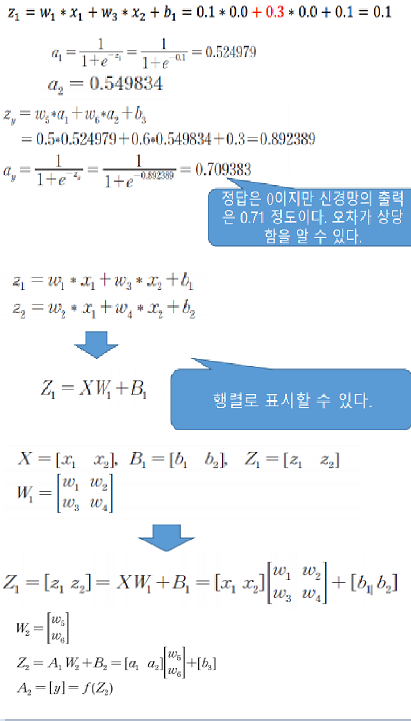

순방향 패스 계산 단계¶

MLPex

MLPPro

순방향 패스 코드¶

import numpy as np

# 시그모이드  함수
def actf(x):
  return 1 / (1 + np.exp(-x))

  # 시그모이드 함수 미분치
def actf_deriv(x):
  return x * (1 - x)

# 입력유닛의  개수, 은닉유닛의  개수, 출력유닛의  개수
inputs, hiddens, outputs = 2, 2, 1
learning_rate = 0.2

# 훈련 샘플과 정답
X = np.array([[0, 0], [0, 1], [1, 0], [1, 1]])
T = np.array([[0], [1], [1], [0]])

W1 = np.array([[0.10, 0.20], [0.30, 0.40]])
W2 = np.array([[0.50], [0.60]])
B1 = np.array([0.1, 0.2])
B2 = np.array([0.3])

# 순방향 전파 계산
def predict(x):
  layer0 = x                     # 입력을 layer0에 대입
  Z1 = np.dot(layer0, W1)+B1     # 행렬 곱 계산
  layer1 = actf(Z1)              # 활성화 함수 적용
  Z2 = np.dot(layer1, W2)+B2     # 행렬 곱 계산
  layer2 = actf(Z2)              # 활성화 함수 적용
  return layer0, layer1, layer2

def test():
  for x, y in zip(X, T):
    x = np.reshape(x, (1, -1))   # x를 2차원 행렬로, 입력은 2차원

    layer0, layer1, layer2 = predict(x)
    print(x, y, layer2)
test()

# [[0 0]] [1] [[0.70938314]]
# [[0 1]] [0] [[0.72844306]]
# [[1 0]] [0] [[0.71791234]]
# [[1 1]] [1] [[0.73598705]]

# 학습이 없으므로 난수만 출력

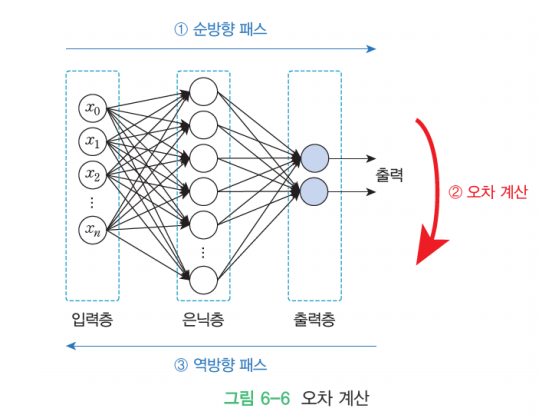

손실 함수 계산¶

손실 함수(Loss Function)
오차 계산 함수
신경망에서 학습의 성과를 나타내는 지표
신경망에서 학습할 때 실제 출력과 원하는 출력 사이의 오차 이용

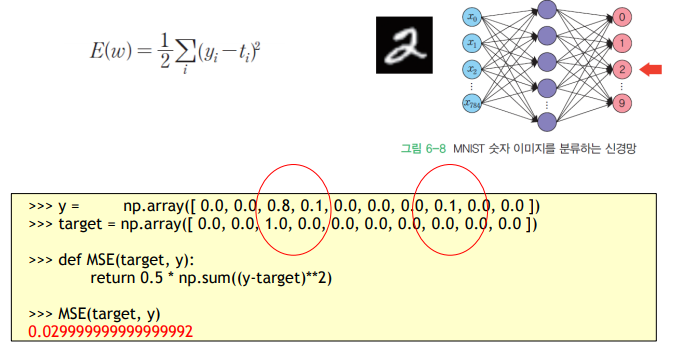

평균 제곱 오차(MSE)¶

예측값과 정답 간의 평균 제곱 오차

MSE

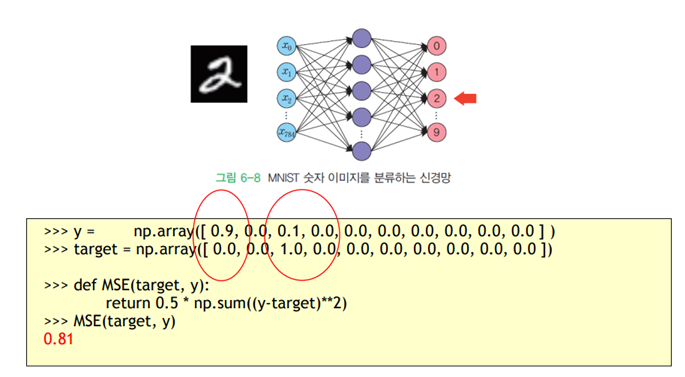

예측값과 정답의 차이가 큰 경우

MSE2

2절. 경사하강법¶

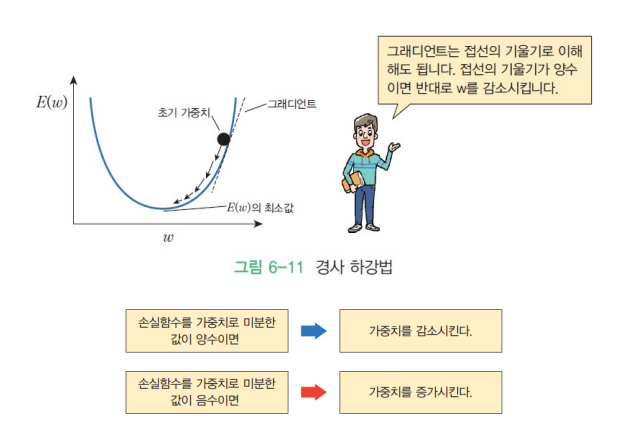

경사하강법¶

역전파 알고리즘
신경망 학습 문제를 최적화 문제(optimization)로 접근
손실함수 값(오차값)을 최소화하는 가중치 탐색

GD2

기울기 : 손실함수를 가중치로 미분한 값

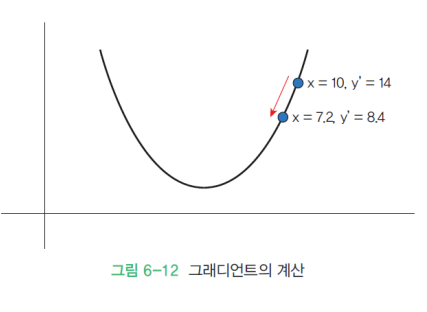

실습¶

손실 함수
\(y = {(x-3)}^2 + 10\)
그래디언트 : \(y' = 2x - 6\)

GDex

x = 10
# 정해지는 값

learning_rate = 0.2
precision = 0.00001
max_iterations = 100
# 손실함수를 람다식으로 정의

loss_func = lambda x : (x-3) ** 2 + 10
# 그래디언트를 람다식으로 정의
# 손실함수의 1차 미분값

gradient = lambda x : 2 * x - 6

# 그래디언트 하강법(높은 값에서부터 작은 값까지 하강)
for i in range(max_iterations):
    x = x - learning_rate * gradient(x)
    print("손실함수값(", x, ")=", loss_func(x))
print("최소값 = ", x)

# 손실함수값( 7.199999999999999 )= 27.639999999999993
# 손실함수값( 5.52 )= 16.350399999999997
# 손실함수값( 4.512 )= 12.286143999999998
# 손실함수값( 3.9071999999999996 )= 10.82301184
# 손실함수값( 3.54432 )= 10.2962842624
# 손실함수값( 3.3265919999999998 )= 10.106662334464
# 손실함수값( 3.1959551999999998 )= 10.03839844040704
# ...
# 손실함수값( 3.0000000000000004 )= 10.0
# 손실함수값( 3.0000000000000004 )= 10.0
# 손실함수값( 3.0000000000000004 )= 10.0
# 최소값 =  3.0000000000000004

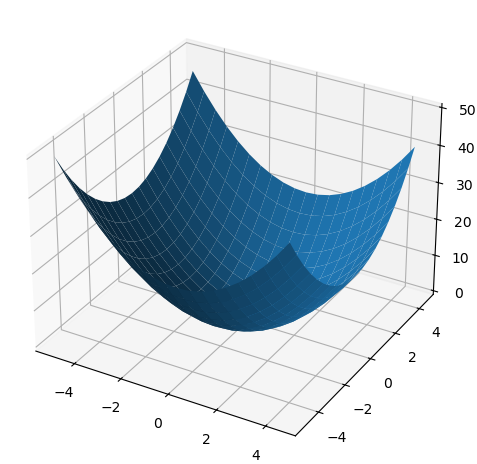

2차원 그래디언트 시각화(3D)¶

from mpl_toolkits.mplot3d import axes3d
import matplotlib.pyplot as plt
import numpy as np

x = np.arange(-5, 5, 0.5)
y = np.arange(-5, 5, 0.5)
X, Y = np.meshgrid(x, y)
Z = X ** 2 + Y ** 2

fig = plt.figure(figsize = (6, 6))
ax = fig.add_subplot(111, projection = '3d')

# 3차원 그래프 그리기
ax.plot_surface(X, Y, Z)
plt.show()

GDres

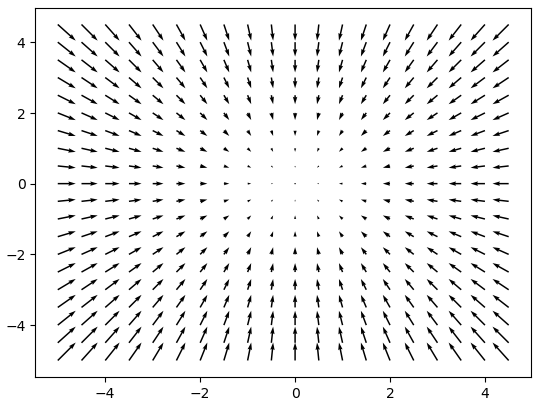

2차원 그래디언트 시각화(격자)¶

import matplotlib.pyplot as plt
import numpy as np

x = np.arange(-5, 5, 0.5)
y = np.arange(-5, 5, 0.5)

X, Y = np.meshgrid(x, y)

U = -2 * X
V = -2 * Y

plt.figure()
Q = plt.quiver(X, Y, U, V, units = 'width')
plt.show()

GDres2

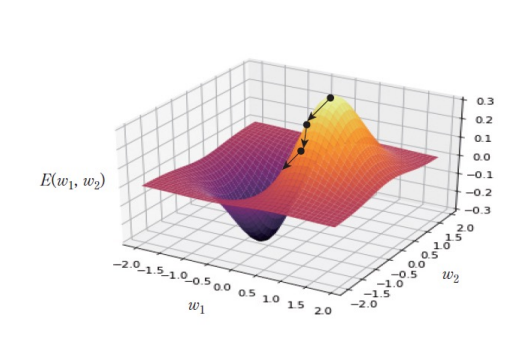

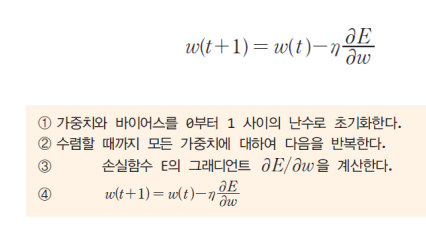

역전파(backpropogation) 학습 알고리즘¶

입력이 주어지면 순방향으로 계산하여 출력 계산 후 실제 출력과 우리가 원하는 출력 간의 오차 계산
오차를 역방향으로 전파하여 줄이는 방향으로 가중치 변경

BP2

손실함수 E의 그래디언트 값
양수
- \(w(t)\)의 값이 커지고, \(w(t+1)\)의 값이 작아짐
- Sub를 진행하는 값이 커졌기 때문에 결과값이 작아짐
음수
- \(w(t)\)의 값이 작아지고, \(w(t+1)\)의 값이 커짐
- Sub를 진행하는 값이 없고 Add를 진행하는 값만 존재하기 때문에 결과값이 커짐
목표 : 정확한 지점을 찾아가는 것

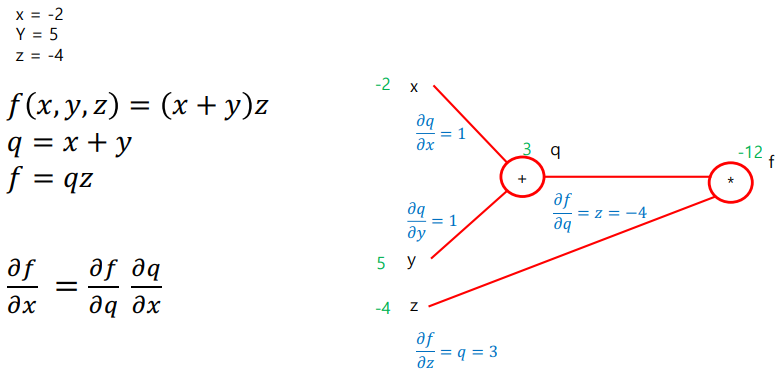

역전파 - 체인룰¶

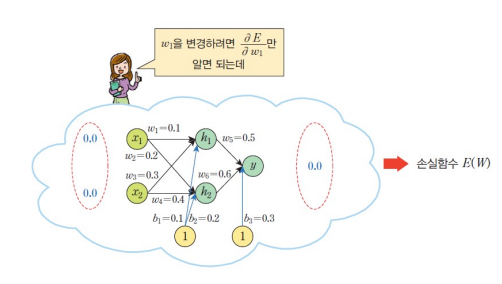

역전파 알고리즘의 유도¶

미분의 체인룰을 통해 유도 가능

BPin

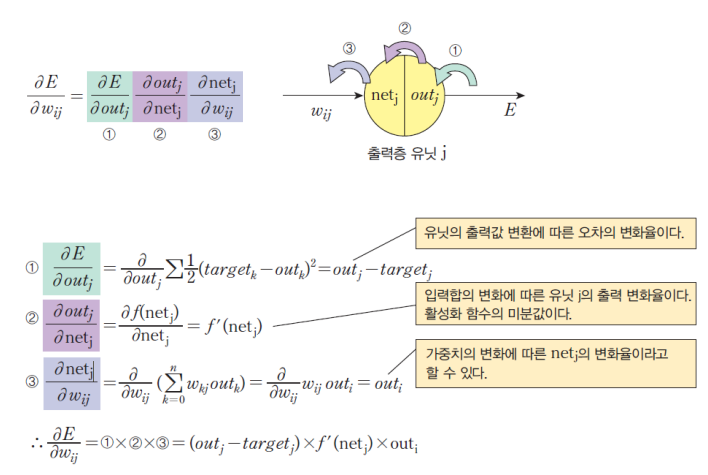

출력층 유닛

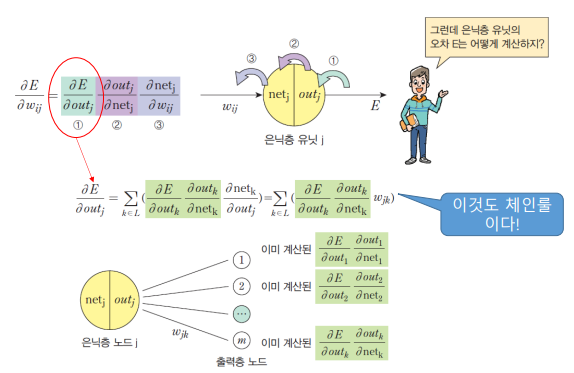

은닉층 유닛

델타¶

theta

여러 문헌에서 델타라는 이름으로 불리는 값
가중치가 보는 유닛 k에서의 "오차"
신경망을 통해 역전파

역전파 알고리즘 정리¶

그래디언트는 델타의 유닛 출력값을 곱하면 계산 가능
델타는 신경망의 레이어에 따라 아래와 같이 구분해서 계산 가능

theta2

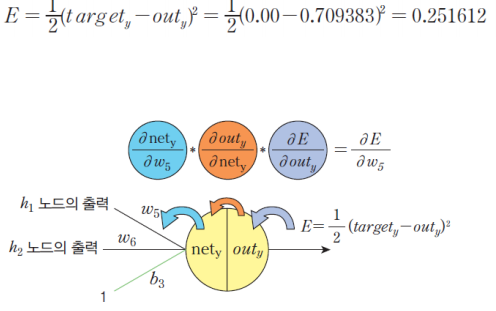

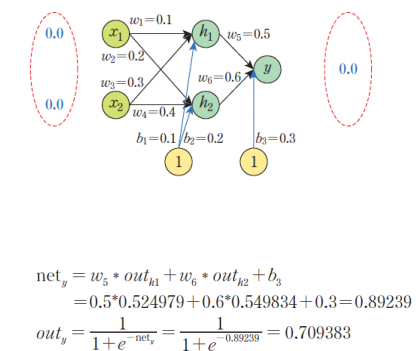

역전파 알고리즘 계산¶

APRO

APRO2

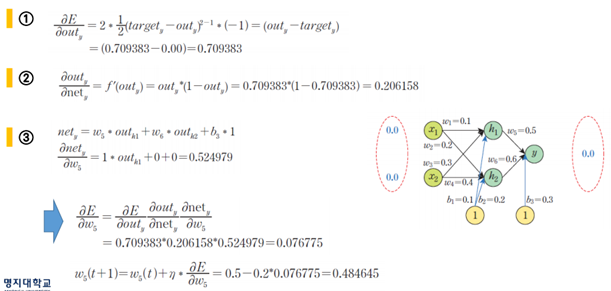

경사 하강법의 적용¶

aaa

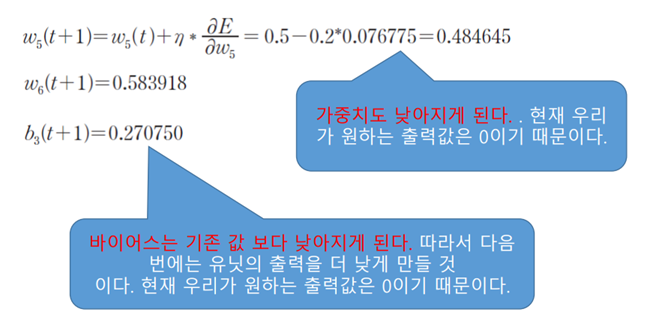

은닉층 -> 출력층의 가중치와 바이어스¶

HPWB

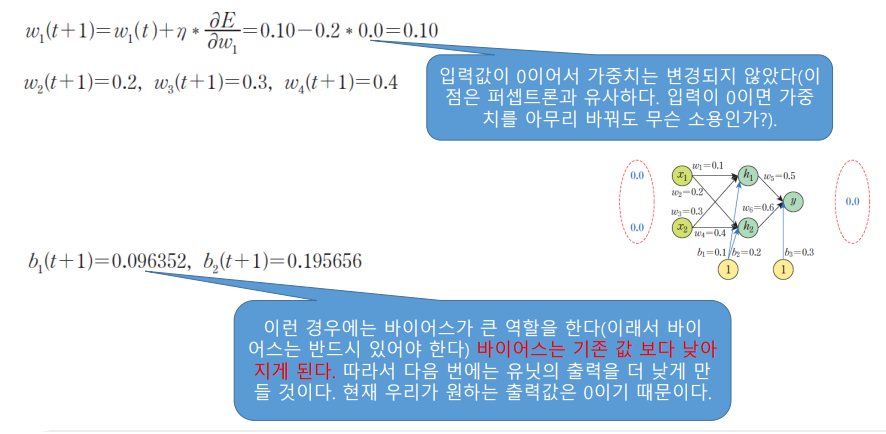

입력층 -> 은닉층의 가중치와 바이어스¶

IHWB

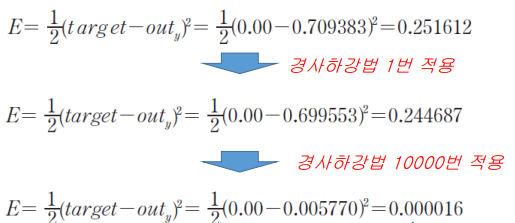

손실함수 평가¶

오차가 크게 줄어듦

review

MLP 구현¶

import numpy as np

# 시그모이드 함수
def actf(x):
 return 1/(1+np.exp(-x))

# 시그모이드 함수의 미분치
def actf_deriv(x):
 return x*(1-x)

# 입력유닛의 개수, 은닉유닛의 개수, 출력유닛의 개수
inputs, hiddens, outputs = 2, 2, 1
learning_rate=0.2

# 훈련 샘플과 정답
X = np.array([[0, 0], [0, 1], [1, 0], [1, 1]])
T = np.array([[1], [0], [0], [1]])

순방향 전파 구현¶

W1 = np.array([[0.10,0.20], [0.30,0.40]])
W2 = np.array([[0.50],[0.60]])
B1 = np.array([0.1, 0.2])
B2 = np.array([0.3])

# 순방향 전파 계산
def predict(x):
 layer0 = x
 # 입력을 layer0에 대입

 Z1 = np.dot(layer0, W1)+B1
 # 행렬의 곱을 계산
 layer1 = actf(Z1)
 # 활성화 함수를 적용

 Z2 = np.dot(layer1, W2)+B2
 # 행렬의 곱을 계산
 layer2 = actf(Z2)
 # 활성화 함수를 적용
 return layer0, layer1, layer2

오차 역전파 구현¶

# 역방향 전파 계산
def fit():
 global W1, W2, B1, B2 # 우리는 외부에 정의된 변수를 변경해야 한다.
 for i in range(90000): # 9만번 반복한다.
  for x, y in zip(X, T): # 학습 샘플을 하나씩 꺼낸다.
   x = np.reshape(x, (1, -1)) # 2차원 행렬로 만든다. ①
   y = np.reshape(y, (1, -1)) # 2차원 행렬로 만든다.
   layer0, layer1, layer2 = predict(x) # 순방향 계산
   layer2_error = layer2-y # 오차 계산
   layer2_delta = layer2_error*actf_deriv(layer2) # 출력층의 델타 계산
   layer1_error = np.dot(layer2_delta, W2.T) # 은닉층의 오차 계산 ②
   layer1_delta = layer1_error*actf_deriv(layer1) # 은닉층의 델타 계산 ③
   W2 += -learning_rate*np.dot(layer1.T, layer2_delta) # ④
   W1 += -learning_rate*np.dot(layer0.T, layer1_delta) #
   B2 += -learning_rate*np.sum(layer2_delta, axis=0) # ⑤
   B1 += -learning_rate*np.sum(layer1_delta, axis=0) #

def test():
 for x, y in zip(X, T):
   x = np.reshape(x, (1, -1))
   # 하나의 샘플을 꺼내서 2차원 행렬
   layer0, layer1, layer2 = predict(x)

   print(x, y, layer2)
   # 출력층의 값 출력
fit()
test()

# [[0 0]] [1] [[0.99196032]]
# [[0 1]] [0] [[0.00835708]]
# [[1 0]] [0] [[0.00836107]]
# [[1 1]] [1] [[0.98974873]]

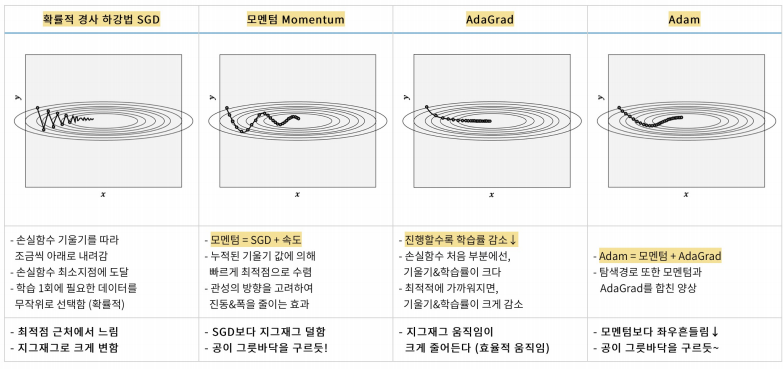

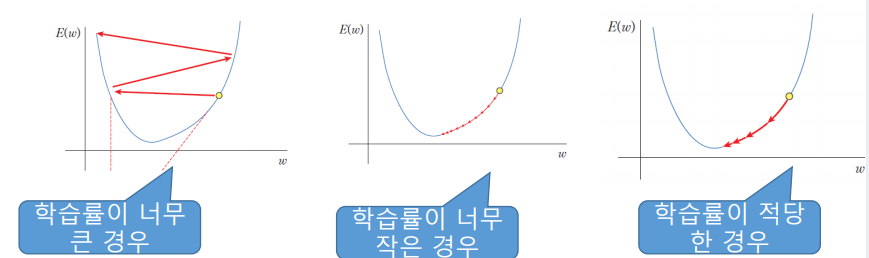

3절. 학습률¶

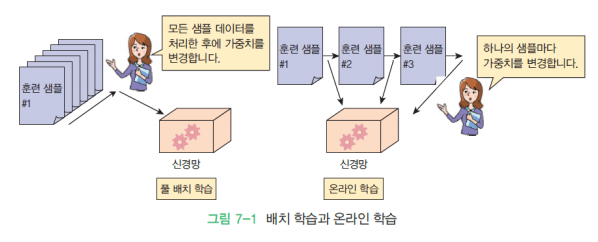

가중치를 변경하는 2가지 방법¶

온라인 학습(Online Learning)
확률적 경사 하강법(Stochastic Gradient)

Learning

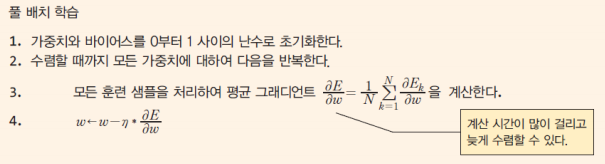

풀 배치 학습(Full Batch Learning)¶

FBL

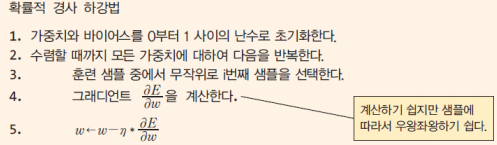

온라인 학습(확률적 경사 하강법)¶

SGL

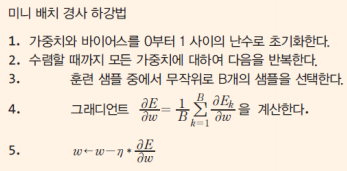

미니 배치 학습¶

온라인 학습과 풀 배치 학습의 중간 방법

MBL

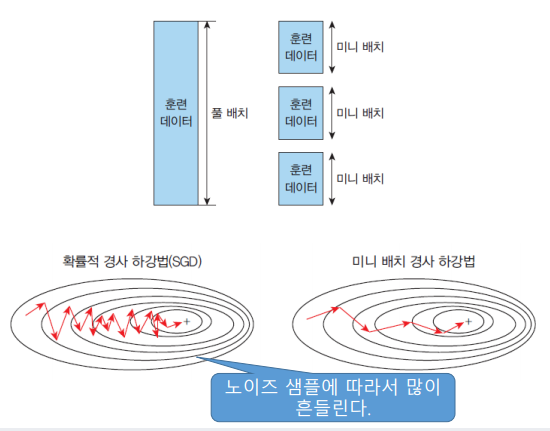

방법들의 비교¶

실습 - 미니 배치 학습¶

import numpy as np
import tensorflow as tf

# 학습 데이터와 테스트 데이터로 분리
(x_train, y_train), (x_test, y_test) = tf.keras.datasets.mnist.load_data()

data_size = x_train.shape[0]
batch_size = 12               # 배치 크기

selected = np.random.choice(data_size, batch_size)  # 배치 크기만큼 랜덤 선택
print(selected)
x_batch = x_train[selected]
y_batch = y_train[selected]

# [58298  3085 27743 33570 35343 47286 18267 25804  4632 10890 44164 18822]

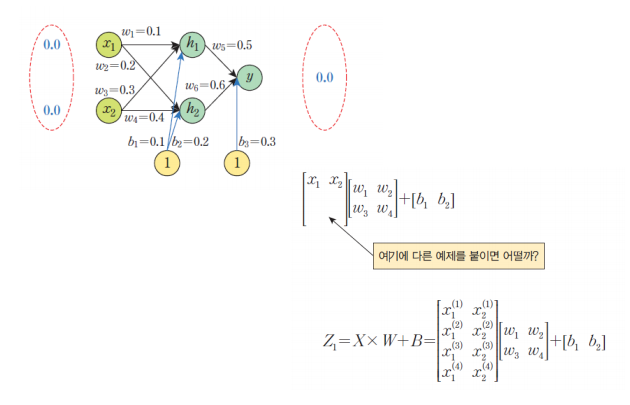

행렬로 미니 배치 구현¶

IMB

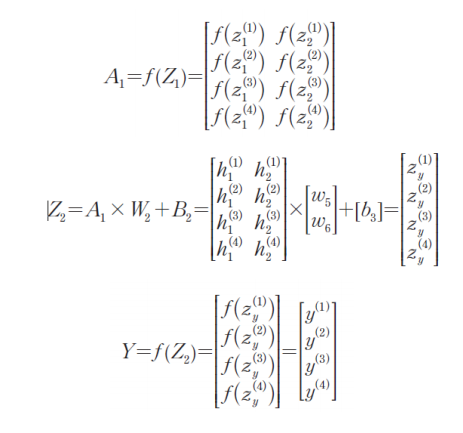

각 샘플 별 출력 계산¶

Sample

미니 배치 구현¶

import numpy as np

# 시그모이드  함수
def actf(x):
  return 1 / (1 + np.exp(-x))

# 시그모이드  함수의  미분치
def actf_deriv(x):
  return x * (1 - x)

# 입력유닛의  개수, 은닉유닛의  개수, 출력유닛의  개수
inputs, hiddens, outputs = 2, 2, 1
learning_rate = 0.5

# 훈련 입력과 출력
X = np.array([[0, 0], [0, 1], [1, 0], [1, 1]])
T = np.array([[0], [1], [1], [0]])

# 가중치를 –1.0에서 1.0 사이의 난수로 초기화
W1 = 2 * np.random.random((inputs, hiddens)) - 1
W2 = 2 * np.random.random((hiddens, outputs)) - 1
B1 = np.zeros(hiddens)
B2 = np.zeros(outputs)

# 순방향 전파 계산
def predict(x):
  layer0 = x
  Z1 = np.dot(layer0, W1)+B1        # 행렬 곱 계산
  layer1 = actf(Z1)                 # 활성화 함수 적용
  Z2 = np.dot(layer1, W2)+B2        # 행렬 곱 계산
  layer2 = actf(Z2)                 # 활성화 함수 적용
  return layer0, layer1, layer2     # 역방향 전파 계산

def fit():
  global W1, W2, B1, B2
  for i in range(60000):
    layer0, layer1, layer2 = predict(X)
    layer2_error = layer2-T

    layer2_delta = layer2_error*actf_deriv(layer2)
    layer1_error = np.dot(layer2_delta, W2.T)
    layer1_delta = layer1_error*actf_deriv(layer1)

    W2 += -learning_rate * np.dot(layer1.T, layer2_delta) / 4.0
    W1 += -learning_rate * np.dot(layer0.T, layer1_delta) / 4.0
    B2 += -learning_rate * np.sum(layer2_delta, axis = 0) / 4.0
    B1 += -learning_rate * np.sum(layer1_delta, axis = 0) / 4.0
    # 바이어스는 입력이 1이므로 단순히 합만 계산

def test():
  for x, y in zip(X, T):
    x = np.reshape(x, (1, -1))            # 2차원 형태
    layer0, layer1, layer2 = predict(x)
    print(x, y, layer2)

fit()
test()

# [[0 0]] [0] [[0.0124954]]
# [[0 1]] [1] [[0.98683933]]
# [[1 0]] [1] [[0.9869228]]
# [[1 1]] [0] [[0.01616628]]
