Chapter 10. 순환 신경망(RNN : Recurrent Neural Networks)¶

1절. 순환 데이터

2절. 순환 신경망

3절. 순환 신경망 유형

4절. 역전파 방향과 그래디언트

5절. LSTM

1절. 순환 데이터¶

순차 데이터(시계열 데이터)¶

순서가 있는 데이터
순차 데이터 처리를 통해 정확한 예측을 도출하려면 과거의 데이터 정보 필요
시간적 순서 / 공간적 순서 모두 가능
ex) 주식 가격, 텍스트 데이터, 오디오 데이터

응용 분야¶

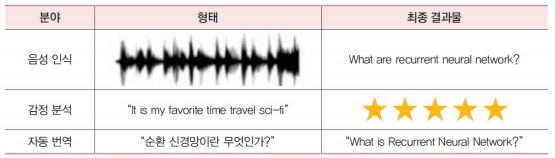

RNNEX

표준 신경망과 순환 신경망¶

순환 신경망(RNN : Recurrent Neural Network)¶

표준 신경망의 구조를 데이터가 잘 처리되게끔 변경한 신경망
표준 신경망 : 일부만 예측 가능 / 멀리 떨어진 과거의 데이터는 희미

예시 : 빈칸 예측 문제¶

"난 주말이면 영화를 보기 위해 우리 동네의 ____에 간다."

-> 이전 단어로부터 새로운 단어 예측

순환 신경망 기능¶

가변 길이 입력 처리 가능
장기 의존성 추적 가능
순서에 대한 정보 유지
시퀀스 전체의 파라미터 공유 가능

순환 데이터¶

본격적으로 순환 신경망을 학습시키는 데 사용되는 데이터
순환 신경망 학습을 위해 데이터를 일정 길이로 잘라서 여러 훈련 샘플 생성

순환 데이터 예시¶

일정한 길이(윈도우 크기 = 3)로 자른 후 여러 개의 훈련 샘플 생성

window3

전체 데이터를 다음과 같이 크기가 3인 샘플과 정답으로 분리

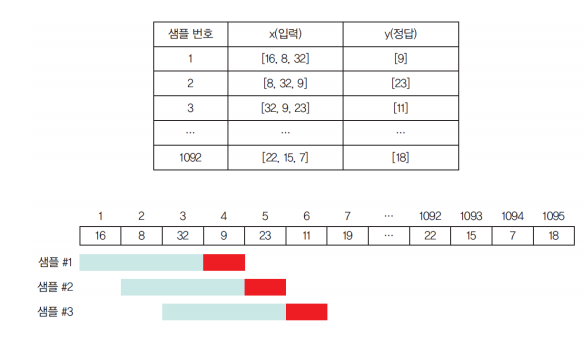

res

예제 : 데이터 다운 후 그래프 표현¶

# 라이브러리 포함
import FinanceDataReader as fdr
import numpy as np
import matplotlib.pyplot as plt

# 삼성전자 코드 = '005930', 2020년 데이터부터 다운로드
samsung = fdr.DataReader('005930', '2020')

# 시작가격
seq_data = (samsung[['Open']]).to_numpy() # 선형 그래프
plt.plot(seq_data, color = 'blue')
plt.title("Samsung Electronics Stock Price")
plt.xlabel("days")
plt.xlabel("")
plt.show()

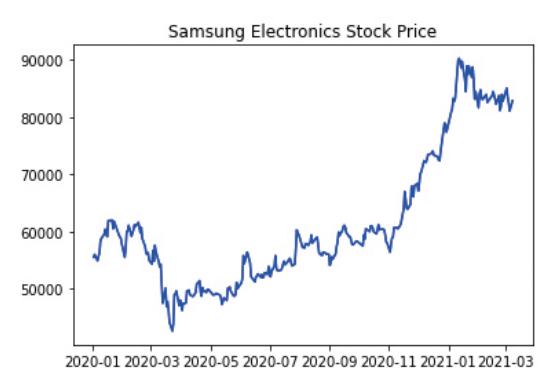

결과 출력

samsung

샘플화¶

# 라이브러리 포함
import FinanceDataReader as fdr
import numpy as np
import matplotlib.pyplot as plt

# 삼성전자 코드 = '005930', 2020년 데이터부터 다운로드
samsung = fdr.DataReader('005930', '2020')

# 시작가격
seq_data = (samsung[['Open']]).to_numpy() # 선형 그래프
plt.plot(seq_data, color = 'blue')
plt.title("Samsung Electronics Stock Price")
plt.xlabel("days")
plt.xlabel("")
plt.show()

seq_data = (samsung[['Open']]).to_numpy()
def make_sample(data, window):
  train = []     # 공백 리스트 생성
  target = []
  for i in range(len(data) - window):
    # 데이터의 길이만큼 반복(0 ~ len(data) - window)
    train.append(data[i : i + window])
    # i부터 (i+window-1) 까지를 저장
    target.append(data[i + window])
    # (i+window) 번째 요소는 정답
  return np.array(train), np.array(target)
  # 훈련 샘플과 정답 레이블 반환

X, y = make_sample(seq_data, 7)
# 윈도우 크기 = 7

print(X.shape, y.shape)
# 넘파이 배열의 형상 출력
print(X[0], y[0])
# 첫 번째 샘플 출력

# 출력 결과
#
# (284, 7, 1) (284, 1)      # Rank = 3, Rank = 2 (1 생략 불가)
# [[55500]
# [56000]
# [54900]
# [55700]
# [56200]
# [58400]
# [58800]] [59600]

2절. 순환 신경망(RNN)¶

순환 신경망의 구조¶

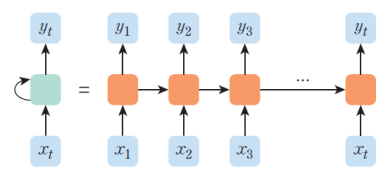

RNNStructure

MLP와 비슷하게 입력층, 은닉층, 출력층 보유(입력 벡터, 은닉 상태, 출력 벡터)
은닉 상태(은닉층)이 순환 엣지(Recurrent Edge) 보유
시간성, 가변 길이, 문맥 의존성 모두 처리 가능
순환 엣지는 \(t - 1\) 순간에 발생한 정보를 \(t\) 지점으로 전달하는 역할

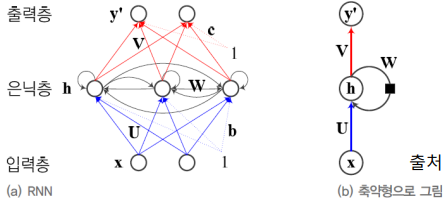

RNNS

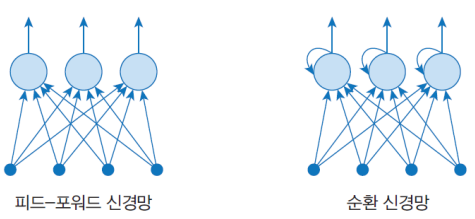

피드-포워드 신경망(Feed-Forward Neural Network)과 RNN¶

FFNNRNN

피드-포워드 신경망 : 여태까지 배웠던 신경망

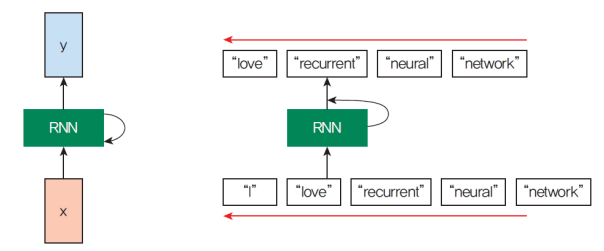

단어 예측 RNN¶

PredictWord

은닉 상태, 입력 벡터, 출력 벡터¶

은닉 상태 : 은닉층
입력 벡터 : 입력층
출력 벡터 : 출력층

ex) 주가 예측 신경망에서 지난 3일치의 데이터로 다음 날의 주가를 예측한다면 입력 벡터의 크기는 3

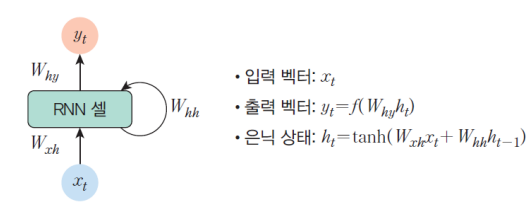

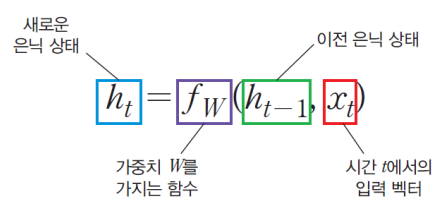

순환 신경망의 동작¶

활성화 함수 : tanh 함수

RNNA

RNNA2

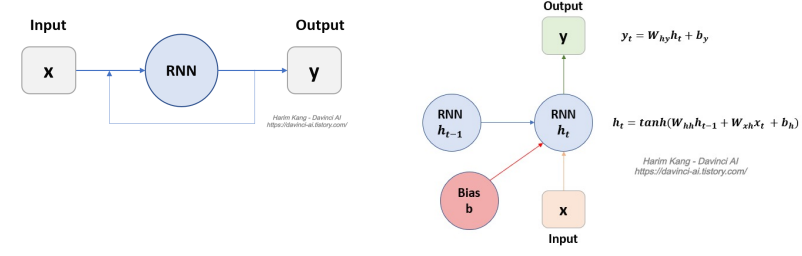

Vanilla RNN(Keras.SimpleRNN)¶

레이어의 출력을 다시 입력으로 받아서 사용
이전의 데이터가 함께 결과에 영향

VRNN

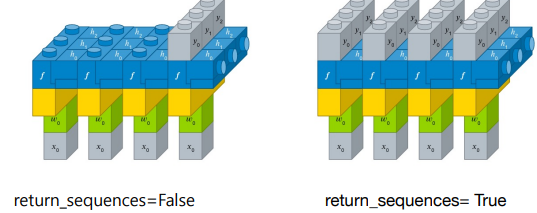

return_sequences¶

RNN 계산과정에 있는 hidden state의 출력 여부 결정 값
RNN, one-to-many, many-to-many 출력을 위해 사용

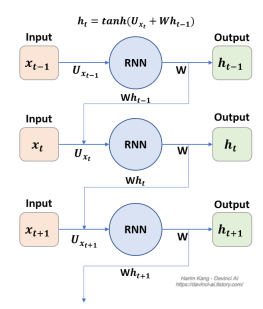

Ideal RNN Layer¶

IRNN

예제 1)¶

X = []
Y = []
for i in range(6):
  lst = list(range(i,i + 4))
  X.append(list(map(lambda c: [c / 10], lst)))
  Y.append((i + 4)/10)
X = np.array(X)
Y = np.array(Y)
print(X)
print(Y)

# 출력(X)
# array([[[0. ], [0.1], [0.2], [0.3]],
#        [[0.1], [0.2], [0.3], [0.4]],
#        [[0.2], [0.3], [0.4], [0.5]],
#        [[0.3], [0.4], [0.5], [0.6]],
#        [[0.4], [0.5], [0.6], [0.7]],
#        [[0.5], [0.6], [0.7], [0.8]]])

# 출력(Y)
# 0.4
# 0.5
# 0.6
# 0.7
# 0.8
# 0.9

예제 2)¶

model = Sequential()
model.add(SimpleRNN(50, return_sequences=False, input_shape=(4,1)))
model.add(Dense(1))
model.summary()
model.compile(loss = 'mse',
              optimizer = 'adam',
              metrics = ['accuracy'])
model.fit(X,Y,epochs=200, verbose=2)
print(model.predict(X))

X_test = np.array([[[0.8],[0.9],[1.0],[1.1]]])
print(model.predict(X_test))

# 출력(X)
# [[0.37884986]
#  [0.5052986 ]
#  [0.62007874]
#  [0.72003114]
#  [0.8036888 ]
#  [0.87106013]]

# 출력(X_test)
# [[0.98860174]]

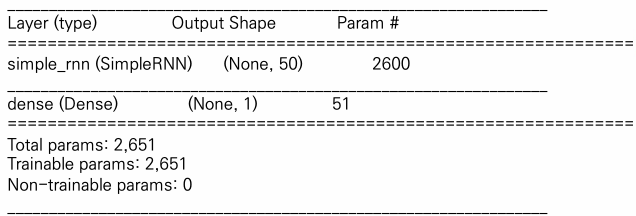

VRNNOP1

파라미터 아웃값 * (파라미터 아웃값 + 1(차원 수 1) + 1(바이어스)) + 덴스(Dense) 값
\(50 * (50 + 1 + 1) + 51 = 2651\)

VRNNOP

3절. 순환 신경망 유형¶

RNN 유형¶

일대일(One to One)
일대다(One to Many)
다대일(Many to One)
다대다(Many to Many)

일대일(One to One)¶

단일 입력과 단일 출력이 있는 가장 일반적인 신경망
다수의 머신 러닝 문제에 사용
Vanilla Neural Network

OtO

일대다(One to Many)¶

단일 입력으로 다수 출력 생성의 신경망
이미지 캡션을 생성하는 RNN에서 사용
하나의 이미지가 입력되면 이미지를 가장 잘 설명하는 캡션들 생성

OtM

다대일(Many to One)¶

다수 입력으로 단일 출력 생성의 신경망
감정(Sentiment) 분석 신경망에 사용
주어진 문장들이 긍정적 OR 부정적 감정인지 분류

MtO

다대다(Many to Many)¶

다수 입력으로 다수 출력 생성의 신경망
기계 번역에서 사용되며 단어들이 계속 다른 단어들로 출력

MtM

4절. 역전파 방향과 그래디언트¶

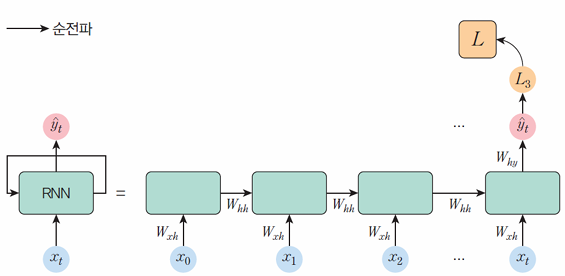

순환 신경망 순방향 패스¶

RNNPASS

순방향 패스 알고리즘(Ideal)¶

hidden_state = [0, 0, 0, 0]
sentence = ["I", "love", "recurrent", "neural"]

for word in sentence:
  hidden_state = np.tanh(np.dot(Wxh, word) + np.dot(Whh, hidden_state))
  prediction = f(np.dot(Wxh, word) + np.dot(Why, hidden_state))

print(prediction)
# "network"

Keras에서의 순환 신경망¶

inputs = np.random.random([32, 10, 8]).astype(np.float32)
# 32개 샘플
# 각 샘플 당 10개의 시계열 데이터
# 하나의 데이터는 8개의 실수 형태

simple_rnn = tf.keras.layers.SimpleRNN(4)
# 4개의 셀
output = simple_rnn(inputs)
# 최종 은닉 상태로 [32, 4] 형상

SimpleRNN(4)
셀이 4개인 RNN 레이어 생성
입력 : [batch, timesteps, feature]의 형상을 갖는 3차원 텐서

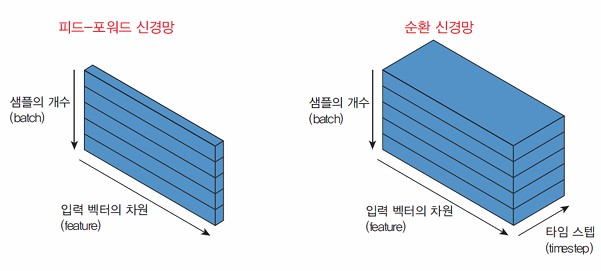

RNN에서의 입력 형상¶

RNNINPUT

메모리 셀의 각 시점에서 모든 은닉 상태값 반환¶

simple_rnn = tf.keras.layers.SimpleRNN(4,
                                       return_sequences=True,
                                       return_state=True)
whole_sequence_output, final_state = simple_rnn(inputs)

# whole_sequence_output의 형상 : [32, 10, 4]
# final_state의 형상 : [32, 4]

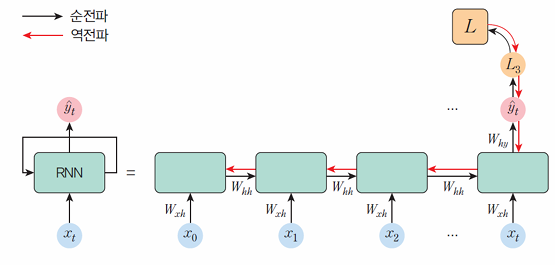

시간에 따른 역전파(BPTT : Backpropagation Through Time)¶

계층을 통해 오류를 역전파하는 대신 시간을 거슬러 올라가면서 그래디언트 역전파
즉 현재의 역전파를 진행하고 싶다면 과거의 역전파 값을 알아야 하는 형태

BPTT

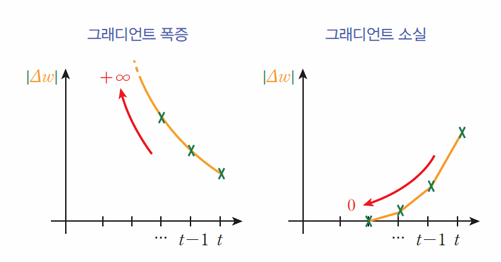

그래디언트 문제¶

1보다 작은 값이 여러 번 곱해지는 경우 : 그래디언트가 점점 감소(소멸)
1보다 큰 값이 여러 번 곱해지는 경우 : 그래디언트가 폭발적 증가(폭증)

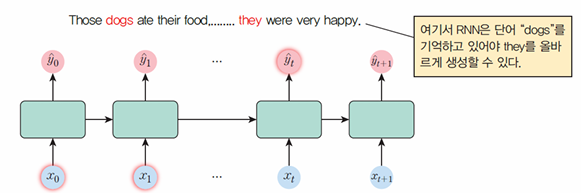

그래디언트 소실¶

문제
학습이 진행될 때 먼 거리의 의존 관계를 파악하지 못하고 근거리의 의존 관계만 중시하는 문제
방안
활성화 함수를 ReLU로 변환
가중치를 단위 행렬로 초기화(바이어스를 0으로 초기화)
복잡한 순환 유닛인 LSTM, GRU같은 Gated Cell 사용 => 게이트들이 어떤 정보를 지나가게 할 것인지의 제어로 장기적 기억 가능

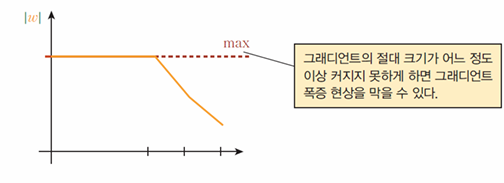

그래디언트 폭증¶

문제
그래디언트가 너무 커지는 문제
방안
그래디언트를 일정 크기 이상 커지지 못하도록 제한

예제) 사인파 예측 프로그램 - 1¶

import numpyas np
from tensorflow.keras.modelsimport Sequential
from tensorflow.keras.layersimport SimpleRNN
from tensorflow.keras.layersimport Dense
import matplotlib.pyplotas plt

def make_sample(data, window):
  train = [] # 공백 리스트
  target = []
  for i in range(len(data)-window):
    # 데이터의 길이만큼 반복
    train.append(data[i:i+window])
    # i부터 (i+window-1) 까지를 저장

    target.append(data[i+window])
    # (i+window) 번째 요소는 정답

  return np.array(train), np.array(target)
  # 파이썬 리스트를 넘파이로 변환

seq_data= []
for i in np.arange(0, 1000):
  seq_data+= [[np.sin( np.pi* i* 0.01 )]]
X, y = make_sample(seq_data, 10)
# 윈도우 크기=10

model = Sequential()
model.add(SimpleRNN(10, activation='tanh', input_shape=(10,1)))
model.add(Dense(1, activation='tanh'))
model.compile(optimizer='adam', loss='mse')

history = model.fit(X, y, epochs=100, verbose=1)
plt.plot(history.history['loss'], label="loss")
plt.show()

# 출력
# ...
# Epoch 100/100
# 31/31 [==============================] - 0s 3ms/step
# - loss: 5.4923e-04

출력

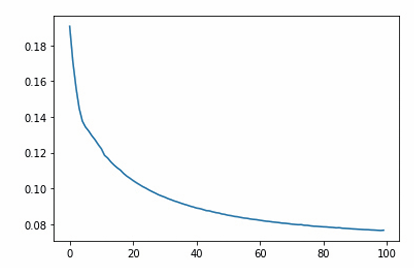

GOP

예제) 사인파 예측 프로그램 - 2¶

seq_data = []
for i in np.arange(0, 1000):
  # 테스트 샘플 생성
  seq_data += [[np.cos(np.pi * i * 0.01)]]
X, y = make_sample(seq_data, 10)
# 윈도우 크기 = 10

y_pred = model.predict(X, verbose=0)
# 테스트 예측값
plt.plot(np.pi * np.arange(0, 990)*0.01, y_pred )
plt.plot(np.pi * np.arange(0, 990)*0.01, y)
plt.show()

출력

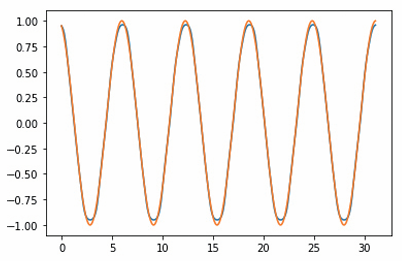

GOP2

5절. LSTM(Long Short-Term Memory)¶

LSTM 신경망¶

RNN은 그래디언트 소실 현상으로 초반의 입력이 뒤로 갈수록 점차 소실
즉, 다음 단어를 엉뚱하게 예측하는 장기 의존성 문제 발생

LSTM(Long Short-Term Memory)¶

개발 배경
RNN은 그래디언트 소실 현상으로 초반의 입력이 뒤로 갈수록 점차 소실
즉, 다음 단어를 엉뚱하게 예측하는 장기 의존성 문제 발생
기존 RNN을 훈련할 때 발생할 수 있는 그래디언트 소실 문제 해결을 위해 개발
셀, 입력 게이트, 출력 게이트, 삭제 게이트의 구성
셀 : 임의의 시점에 대한 값을 기억
게이트(입력, 망각, 출력) : 셀로 출입하는 정보의 흐름 조절

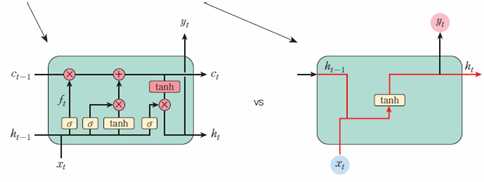

LSTM

게이트¶

LSTM의 주된 빌딩 블록
정보는 게이트를 통하여 추가 or 삭제

Gate

저장 연산¶

셀 상태에 관련있는 새로운 정보 저장

삭제 연산¶

예전 상태 중 일부 관련 없는 정보 삭제
삭제 게이트
기억 삭제를 위한 게이트
현재 시점의 입력 \(x_t\)와 이전 은닉상태 \(h_{t-1}\)이 시그모이드 함수를 거쳐 0과 1 사이의 값 출력
- 위의 값이 셀 상태에서 삭제를 결정하는 값
- 0에 가까울 경우 : 저장된 정보 다수 삭제
- 1에 가까울 경우 : 저장된 정보 다수 생존

업데이트 연산¶

선택적으로 셀 상태 값 업데이트
셀 상태(\(c_t\)) : LSTM에서 장기 기억이 저장되는 장소
셀 상태를 계산
1. 셀 상태에 삭제 게이트를 통해 들어온 값을 곱해 일부 기억 삭제
입력 게이트를 통한 값 합산
즉, 입력 게이트에서 선택된 기억 추기
삭제 게이트 : 이전 시점의 입력을 얼마나 기억할지 결정
입력 게이트 : 현재 시점의 입력을 얼마나 기억할지 결정

출력 연산¶

출력 게이트
현재 시점의 입력값과 이전 시점의 은닉 상태에 시그모이드 함수 적용
- 위의 결과값은 다음 시점의 은닉 상태 결정

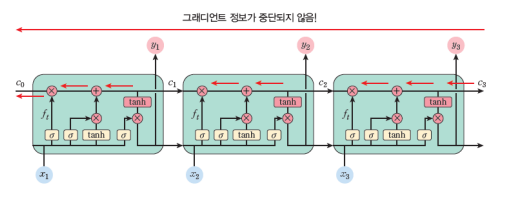

그래디언트 소실 문제 해결¶

케라스에서의 LSTM¶

inputs = tf.random.normal([32, 10, 8])
lstm = tf.keras.layers.LSTM(4)
# 4개의 셀

output = lstm(inputs)

print(output.shape)
print(output)

# 출력
# (32, 4)

예제 : Keras를 활용한 주가 예측¶

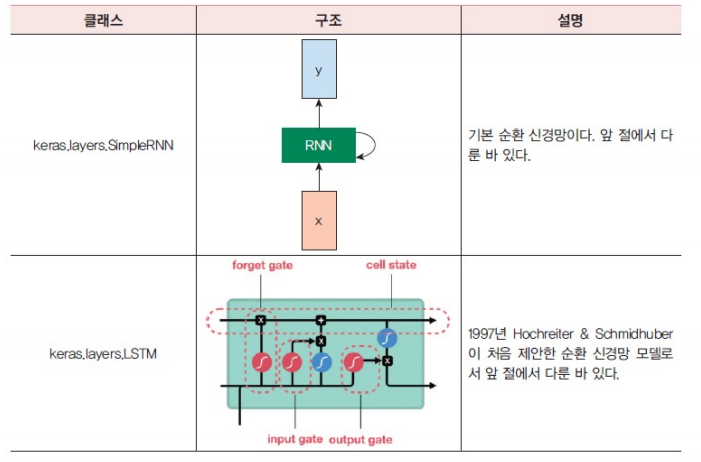

Keras1

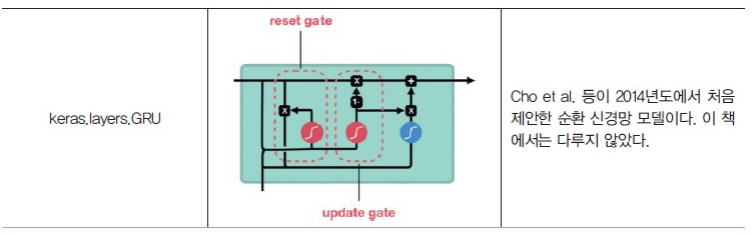

Keras2

import FinanceDataReader as fdr
import numpy as np
import matplotlib.pyplot as plt
import pandas as pd

samsung = fdr.DataReader('005930', '2016')
print(samsung)

openValues = samsung[['Open']]

from sklearn.preprocessing import MinMaxScaler
scaler = MinMaxScaler(feature_range = (0, 1))
scaled = scaler.fit_transform(openValues)

TEST_SIZE = 200
train_data = scaled[:-TEST_SIZE]
test_data = scaled[-TEST_SIZE:]

def make_sample(data, window):
    train = []
    target = []
    for i in range(len(data)-window):
        train.append(data[i:i+window])
        target.append(data[i+window])
    return np.array(train), np.array(target)

X_train, y_train = make_sample(train_data, 30)

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense
from tensorflow.keras.layers import LSTM

model = Sequential()
model.add(LSTM(16,
          input_shape = (X_train.shape[1], 1),
          activation='tanh',
          return_sequences=False) )
model.add(Dense(1))

model.compile(optimizer = 'adam', loss = 'mean_squared_error')
model.fit(X_train, y_train, epochs = 100, batch_size = 16)

X_test, y_test = make_sample(test_data, 30)
pred = model.predict(X_test)

import matplotlib.pyplot as plt

plt.figure(figsize=(12, 9))
plt.plot(y_test, label='stock price')
plt.plot(pred, label='predicted stock price')
plt.legend()
plt.show()

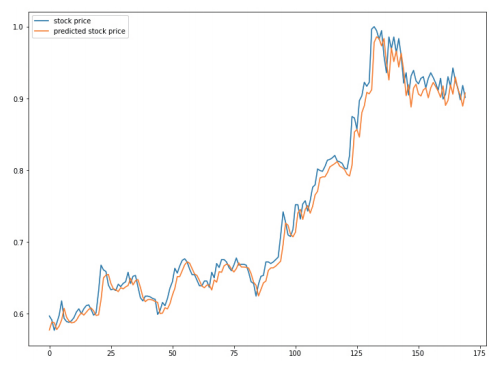

출력 결과

Output1
