Chapter 4. 퍼셉트론(Perceptron)¶

1절. 신경망

2절. 퍼셉트론

3절. 논리 회로

4절. 다층 퍼셉트론(MLP)

1절. 신경망¶

퍼셉트론¶

1957년 프랑크 로젠블라트가 고안한 신경망의 기원이 되는 알고리즘
인공 뉴런으로 다수의 신호를 입력으로 받아 하나의 신호를 출력하는 것

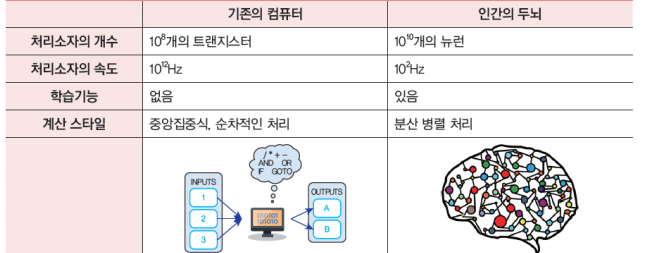

컴퓨터 vs 인공신경망¶

CAI

신경망 장점¶

학습이 가능
데이터만 주어진다면 예제로부터 배울 수 있음
몇 개의 소자가 오동작하더라도 전체적으로는 큰 문제 발생 X

신경망 분야¶

인간이 인식할 수 있는 이미지 클래스가 존재하는 분야
만약, 인간도 인식의 메커니즘을 모른다면?
인식 알고리즘 제작 불가능

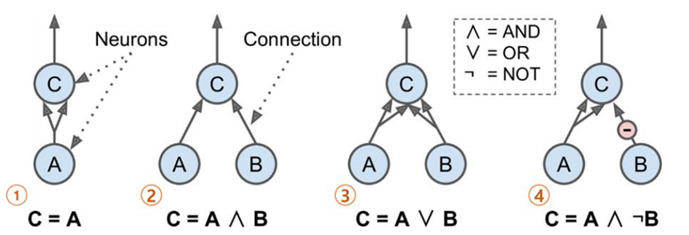

뉴런을 사용한 논리 연산¶

1234

① 항등함수를 의미
뉴런 A가 활성화될 경우 뉴런 C도 활성화
② 논리곱 연산을 의미
뉴런 A와 B가 모두 활성화될 경우 뉴런 C 활성화
③ 논리합 연산 의미
뉴런 A와 B 둘 중 하나라도 활성화될 경우 뉴런 C 활성화
④ 어떤 입력이 뉴런의 활성화를 억제할 수 있다고 가정
위의 그림처럼 뉴런 A가 활성화되고 뉴런 B가 비활성화일 경우 뉴런 C 활성화

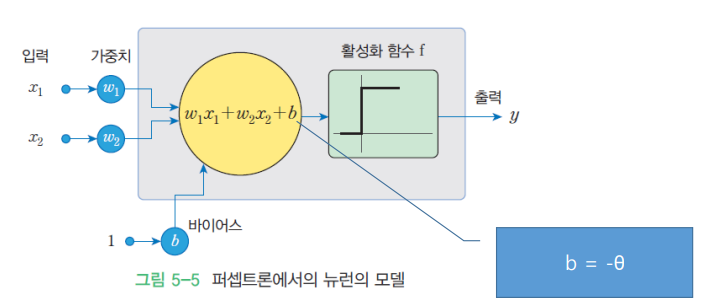

퍼셉트론(Perceptron)¶

PCT2

1957년에 로젠블라트(Frank Rosenblatt)가 고안한 인공 신경망
신호
두 가지 종류
- 흐른다 - 1
- 흐르지 않는다 - 0
입력 신호 : \(x_1\), \(x_2\)
출력 신호 : \(y\)
가중치
- 입력 신호가 결과 출력에 주는 영향도를 조절하는 매개 변수
- \(w_1\), \(w_2\)(w => weight의 머리글자)
퍼셉트론에서는 가중치가 클수록 강한 신호 흘림
전류에서 말하는 저항 : 저항이 낮을수록 큰 전류의 흐름
뉴런, 노드 : x1, x2, y
편향(bias)
- 뉴런(또는 노드 : x를 의미)이 얼마나 쉽게 활성화(1로 출력 : activation)되는지를 조정(adjust)
입력 신호가 뉴런에 보내질 때 각각 고유한 가중치의 곱
- ex) w1 _ x1, w2 _ x2
뉴런 활성화
뉴런에서 보내온 신호의 총합이 정해진 한계를 넘어설 경우에만 1 출력
한계를 넘어서지 못할 경우 0 출력

PCT3

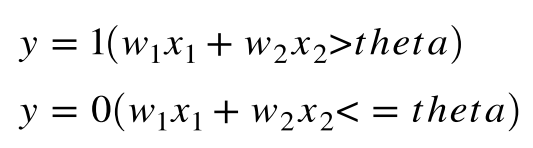

임계값
정해진 한계
세타 기호로 표현

theta

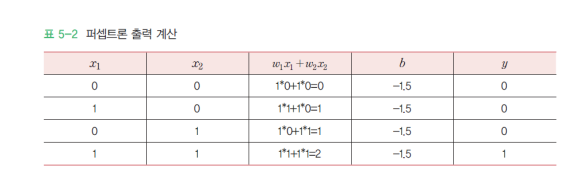

퍼셉트론의 논리 연산¶

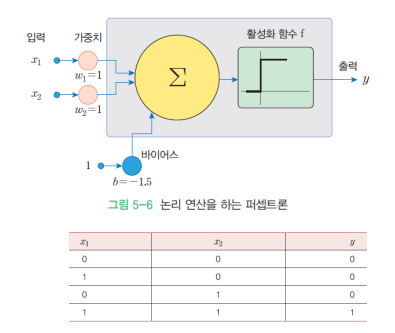

PCTL

PCTL2

2절. 활성화 함수¶

계단 함수¶

USF

퍼셉트론 학습 알고리즘¶

학습 : 신경망이 스스로 가중치를 자동 설정하는 알고리즘이 필요하며 퍼셉트론에서도 존재

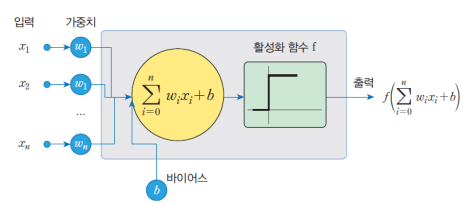

PCTLA

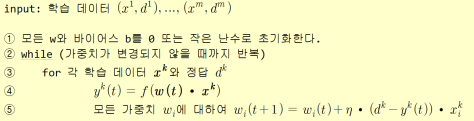

PCTLA2

논리 연산자 학습 과정¶

퍼셉트론이 1을 0으로 잘못 식별한 경우
가중치의 변화량 = \(η * (1 - 0) * x_i^k\)
즉, 가중치는 증가
가중치가 증가할 경우 출력도 증가되어 출력이 0에서 1로 변할 가능성 존재
퍼셉트론이 0을 1로 잘못 식별한 경우
가중치의 변화량 = \(η * (0 - 1) * x_i^k\)
즉, 가중치는 감소
가중치가 감소할 경우 출력도 감소되어 출력이 1에서 0으로 변할 가능성 존재

3절. 논리 회로¶

AND 게이트¶

\(x_1\)	\(x_2\)	\(y\)
0	0	0
0	1	0
1	0	0
1	1	1

AND 함수(1)

def AND(x1, x2):
   w1, w2, theta = 0.5, 0.5, -0.7
   tmp = x1*w1 + x2*w2
   if tmp <= theta:
      return 0
   elif tmp > theta:
      return 1

AND 함수(2)

def AND(x1, x2):
   x = np.array([x1, x2])
   w = np.array([0.5, 0.5])
   b = -0.7
   tmp = np.sum(w*x) + b
   if tmp <= 0:
      return 0
   else:
      return 1

AND 함수 예시

print(AND(0, 0))
# 0

print(AND(1, 0))
# 0

print(AND(0, 1))
# 0

print(AND(1, 1))
# 1

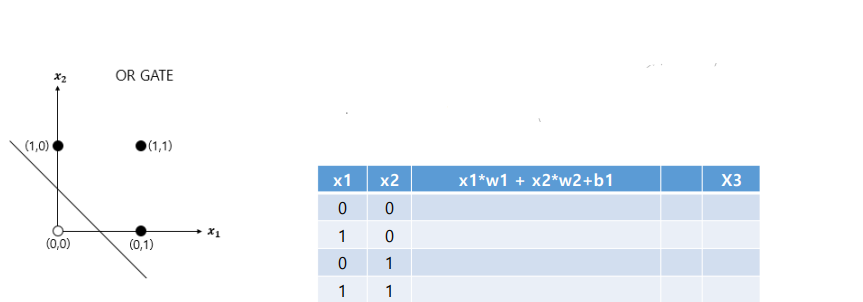

OR 게이트¶

\(x_1\)	\(x_2\)	\(y\)
0	0	0
0	1	1
1	0	1
1	1	1

OR 함수

def OR(x1, x2):
   x = np.array([x1, x2])
   w = np.array([0.5, 0.5])
   # AND와는 가중치(w와 b)만 상이

   b = -0.2
   tmp = np.sum(w * x) + b
   if tmp <= 0:
      return 0
   else:
      return 1

NAND 게이트¶

\(x_1\)	\(x_2\)	\(y\)
0	0	1
0	1	1
1	0	1
1	1	0

NAND 함수

def NAND(x1, x2):
   x = np.array([x1, x2])
   w = np.array([-0.5, -0.5])
   # AND와는 가중치(w와 b)만 상이

   b = 0.7
   tmp = np.sum(w * x) + b
   if tmp <= 0:
      return 0
   else:
      return 1

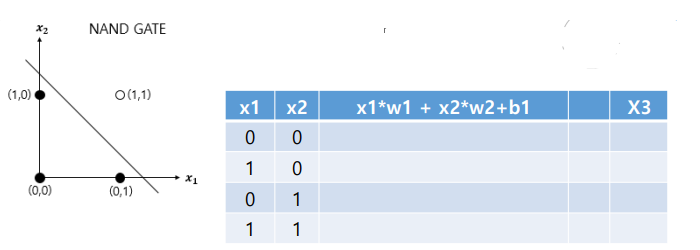

NAND

퍼셉트론의 한계 - XOR¶

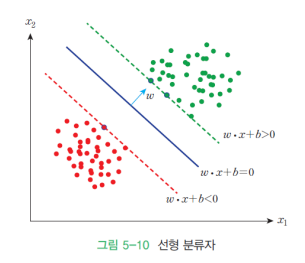

선형과 비선형 출력의 한계
직선의 영역은 선형 영역, 곡선의 영역을 비선형 영역이라고 함

NLinear2

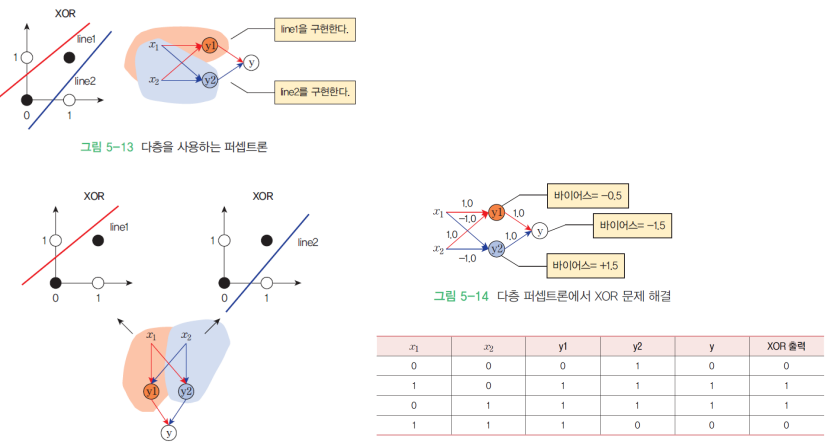

다층 퍼셉트론의 필요성
단층 퍼셉트론(Single-Layer Perceptron : SLP)으로는 XOR 게이트 표혀 불가
비선형 영역 분리 불가능
다중 퍼셉트론(Muti-Layer Perceptron) :
- 퍼셉트론의 층을 하나 더 쌓은 형태
- XOR을 층 하나 더 쌓아 표현

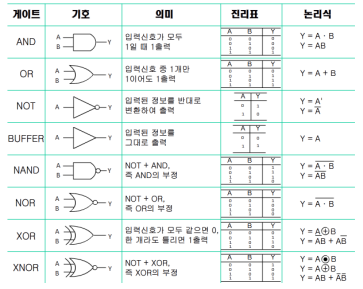

기존 게이트 조합¶

XOR 게이트의 표현¶

\(x_1\)	\(x_2\)	\(s_1\)	\(s_2\)	\(y\)
0	0	1	0	0
0	1	1	1	1
1	0	1	1	1
1	1	0	1	0

XOR 함수 = (NAND 함수 + OR 함수 + AND 함수)의 사용

def XOR(x1, x2):
   s1 = NAND(x1, x2)
   s2 = OR(x1, x2)
   y = AND(s1, s2)
   return y

print(XOR(0, 0))
# 0

print(XOR(1, 0))
# 1

print(XOR(0, 1))
# 1

print(XOR(1, 1))
# 0
